組成部分：
1.整流柜1臺、2.逆變柜1臺、3.直流調速柜1臺、4.操作臺1個、5.降壓變壓器1臺、6.單冷空調1套、7.冷卻系統1套。
設備簡介：
由六個可控硅組成的三相全橋整流電路，穩定可靠，國內現有固態高頻大部分均采用這項技術，并廣泛應用于鋼管、鋁條的焊接。但也存在功率因數低，諧波污染重的缺點。要使設備既具備諧波最小、功率因數最高，又要輸出功率可調，為此我們開發出了PWM開關電源調壓技術。其工作原理簡述如下：
首先將三相工頻交流電通過由二極管組成的三相不可控橋整流橋變成直流，并由大電容組濾波產生平直的直流電壓，再采用大功率開關模塊IGBT對其進行通斷控制，在開關頻率不變的情況下，通過調節開和關的時間比例，就可控制輸出直流電壓平均值。這就是脈沖寬度調制技術（簡稱PWM或斬波技術），PWM斬波調制產生的寬度可變脈沖直流電，通過電抗或電容濾波，就可給負載提供快速響應、穩定、可調的直流電壓和電流。
適用范圍：
主要用于低碳鋼、高強度鋼、合金鋼等各類直縫鋼管焊接。
設備特點：
1.功率因數高：功率因數≥0.92，無需再加無功補償設備。
2.諧波污染?。阂话悴挥迷倭砑又C波處理設備。
3.輸出功率平穩：輸出紋波≤0.2%，所焊管毛刺更加均勻。
4.保護速度快：故障連鎖保護時間≤10μS。設備更加可靠。
5.電源效率高：因為減小了無功損耗，整機效率有所提高。

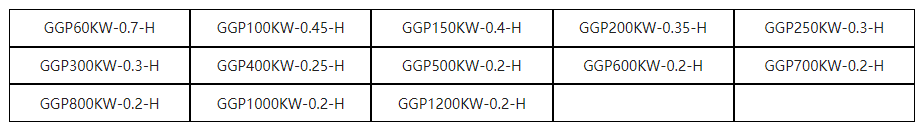

可供貨范圍 ：
